ELEKTRO • PNEU • HYDRO

LITERING

  • schneidet und fasst gleichzeitig

  • kann die Ovalität von Rohren kopieren

  • Aluminiumrahmen

  • schneidet auch harte Materialien an

technische parameter

Elektroversion

Modell:

E-CLAP 01-03

E-CLAP 02-06

E-CLAP 03-08

E-CLAP 06-12

Spannbereich:

23—100 mm

50—165 mm

67—220 mm

153—325 mm

Radialhub:

30 mm

40 mm

50 mm

60 mm

Vorschubgeschwindigkeit:

0.1 mm/U

0.1 mm/U

0.1 mm/U

0.1 mm/U

Motorleistung:

750 W

1020 W

1020 W

1020 W

Umdrehungen pro Minute:

48 U/min

37 U/min

30 U/min

22 U/min

Spannung:

230 V/50 Hz

230 V/50 Hz

230 V/50 Hz

230 V/50 Hz

Gewicht:

18 kg

22 kg

26 kg

44 kg

Pneumatikversion


Modell:

P-CLAP 01-03

P-CLAP 02-06

P-CLAP 03-08

P-CLAP 06-12

P-CLAP 10-16

P-CLAP 14-20

P-CLAP 18-24

P-CLAP 24-30

P-CLAP 30-36

Spannbereich:

23—100 mm

50—165 mm

67—220 mm

153—325 mm

257—410 mm

338—510 mm

443—615 mm

596—768 mm

757—937 mm

Radialhub:

30 mm

40 mm

50 mm

60 mm

60 mm

60 mm

60 mm

60 mm

60 mm

Vorschubgeschwindigkeit:

0.1 mm/U

0.1 mm/U

0.1 mm/U

0.1 mm/U

0.1 mm/U

0.1 mm/U

0.1 mm/U

0.1 mm/U

0.1 mm/U

Umdrehungen pro Minute:

48 U/min

37 U/min

30 U/min

22 U/min

16 U/min

13 U/min

13 U/min

13 U/min

13 U/min

Motorleistung:

510 W

1020 W

1350 W

1350 W

2200 W

2200 W

2200 W

2200 W

2200 W

Luftverbrauch:

950 l/min

1600 l/min

1800 l/min

1800 l/min

3000 l/min

3000 l/min

3000 l/min

3000 l/min

3000 l/min

Arbeitsluftdruck:

6 bar

6 bar

6 bar

6 bar

6 bar

6 bar

6 bar

6 bar

6 bar

Gewicht:

18 kg

22 kg

26 kg

44 kg

57 kg

69 kg

74 kg

79 kg

94 kg

Hydraulikversion

Modell:

H-CLAP 10-16

H-CLAP 14-20

H-CLAP 18-24

H-CLAP 24-30

H-CLAP 30-36

Spannbereich:

257—410 mm

338—510 mm

443—615 mm

596—768 mm

757—937 mm

Radialvorschub:

60 mm

60 mm

60 mm

60 mm

60 mm

Umdrehungen pro Minute:

16 U/min

13 U/min

13 U/min

13 U/min

13 U/min

Vorschubgeschwindigkeit:

0.1 mm/U

0.1 mm/U

0.1 mm/U

0.1 mm/U

0.1 mm/U

Motorleistung:

6260 W

6260 W

6260 W

6260 W

6260 W

Ölfluss

40 l/min

40 l/min

40 l/min

40 l/min

40 l/min

Betriebsöldruck:

100—120 bar

100—120 bar

100—120 bar

100—120 bar

100—120 bar

Gewicht

57 kg

69 kg

74 kg

79 kg

94 kg

LITERING

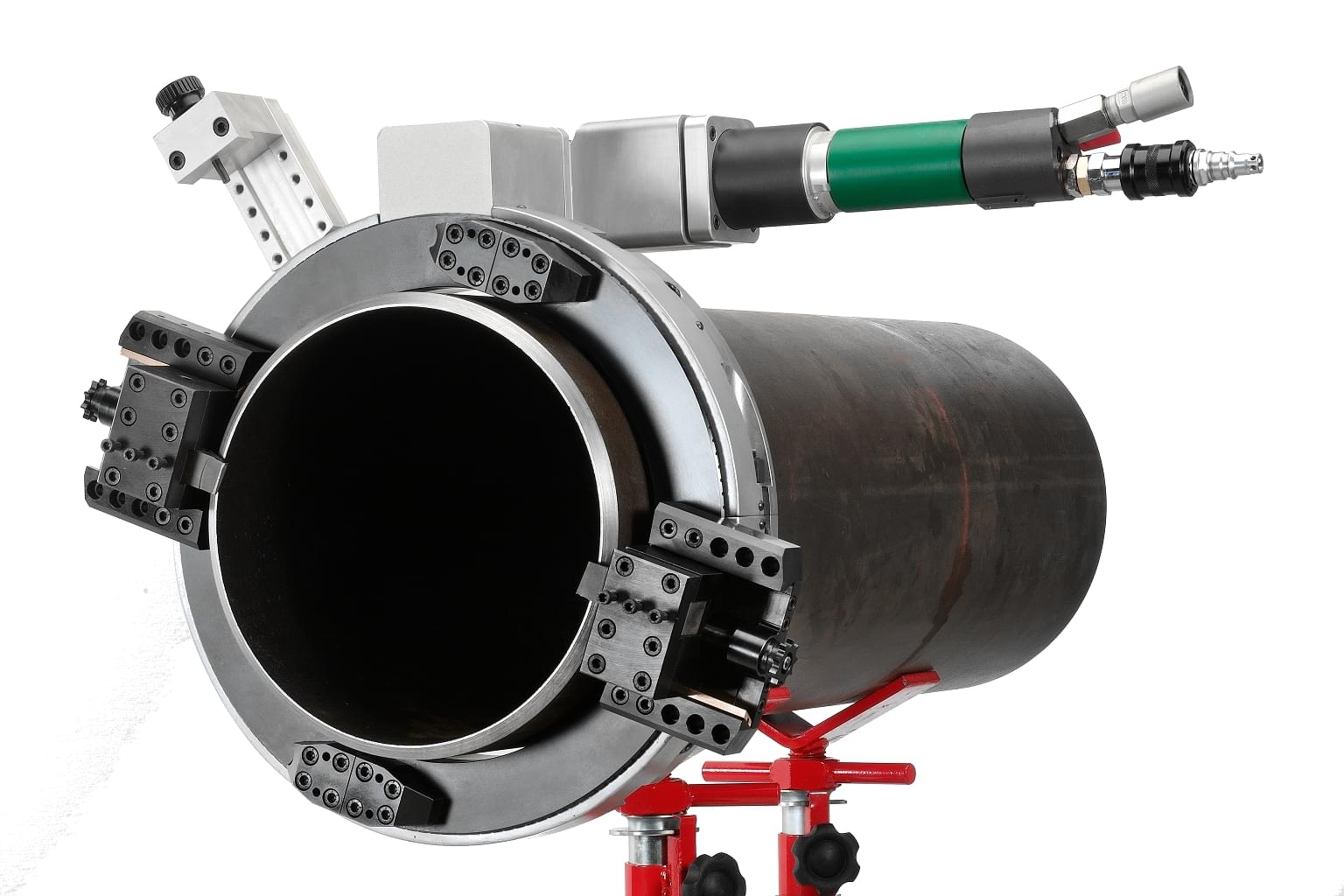

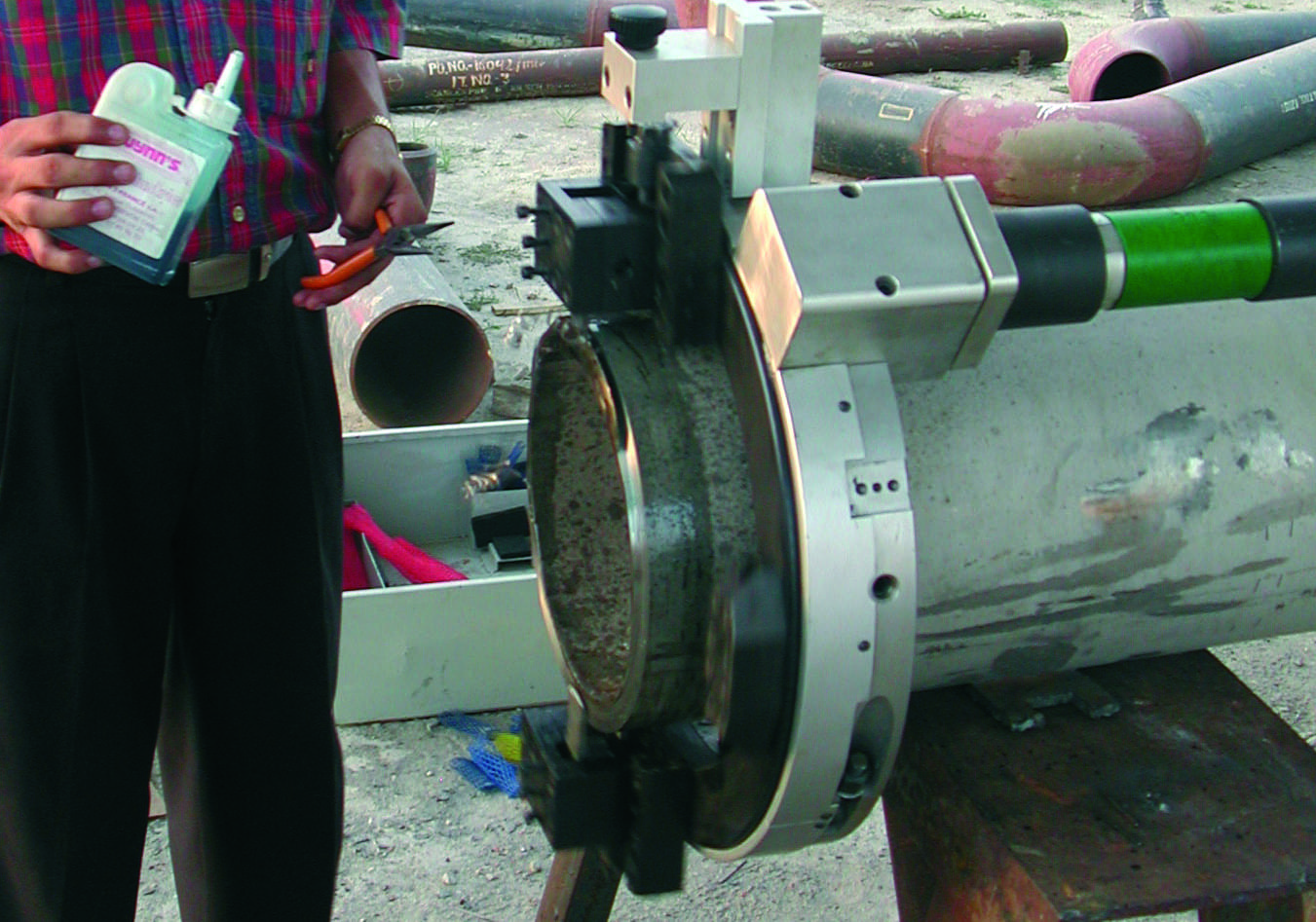

LITERING ist eine leichte Rohrschneid- und -fasmaschine, die wie alle anderen Maschinen aus der Serie "Teilen und Fasen" an Rohre geklemmt wird.

Es kann Rohre mit einem Durchmesser von 23 bis 937 mm schneiden und anschließend abschrägen. Bei einer Rohrwandstärke von bis zu 25 mm können beide Operationen gleichzeitig mit kombinierten Klingen durchgeführt werden.

Dank des Aluminiumrahmens hat es bei ausreichender Steifigkeit für die Bearbeitung von Rohren mit normaler Wandstärke ein deutlich geringeres Gewicht.

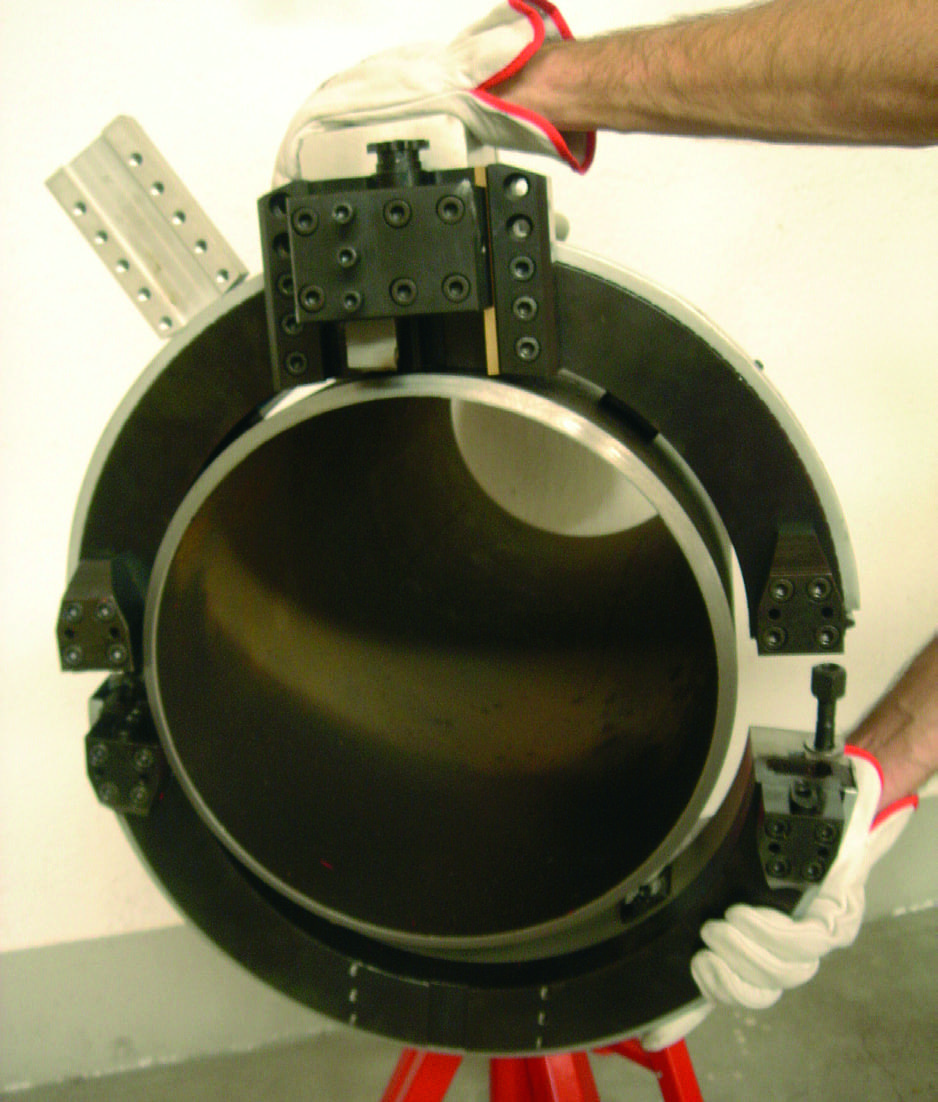

Ein großer Vorteil des kreisförmigen Rahmenkonzepts besteht darin, dass die Maschine in einer Linie aufgestellt werden kann (der Rahmen kann in zwei C-Segmente unterteilt werden).

In beengten Räumen kann der Motor mit einem Eckadapter um 90° gedreht werden (spezielles Zubehör).

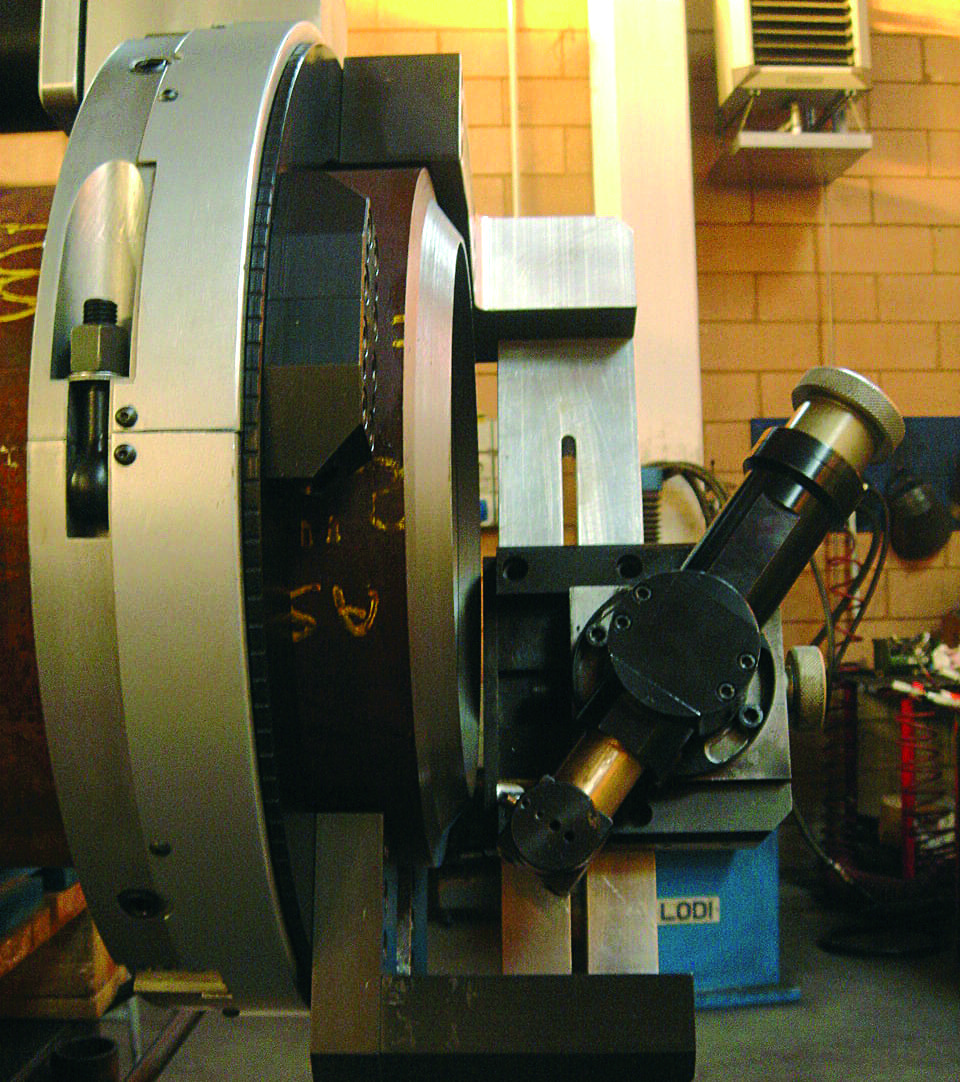

Der Querarm (spezielles Zubehör) erhöht die Steifigkeit des Rahmens und ermöglicht das Abschrägen von Rohren mit größerer Wandstärke oder längeren Innenansätzen.

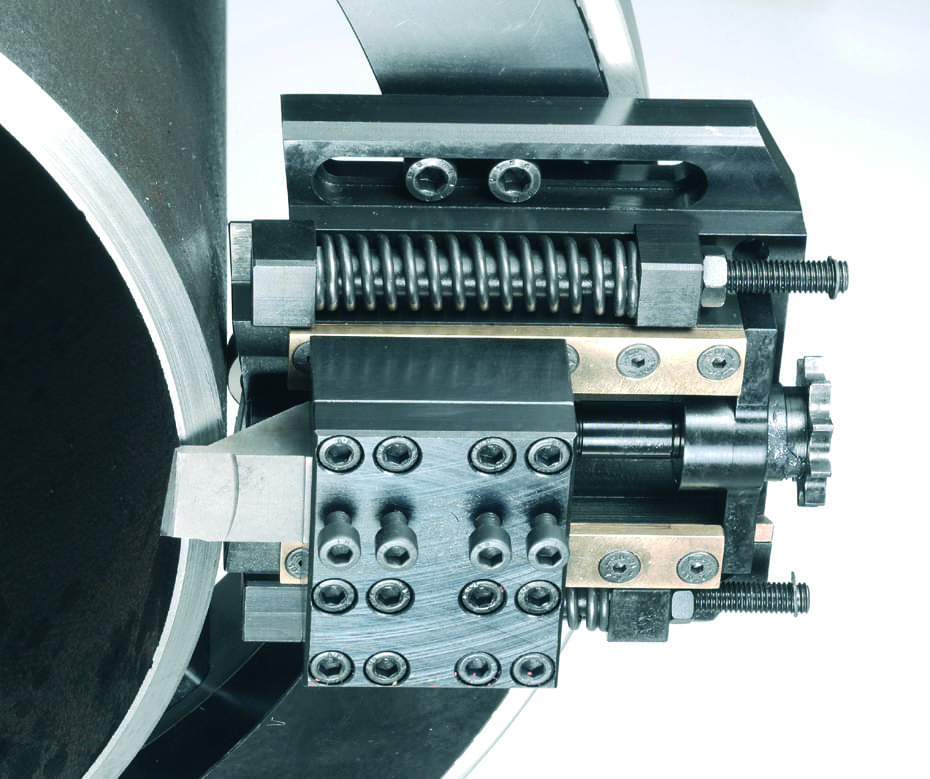

LITERING kann auch mit Kopierhaltern für Klingen (sogenannte Dancer) ausgestattet werden, die das Abschrägen von Rohren mit deutlicher Ovalität ermöglichen.

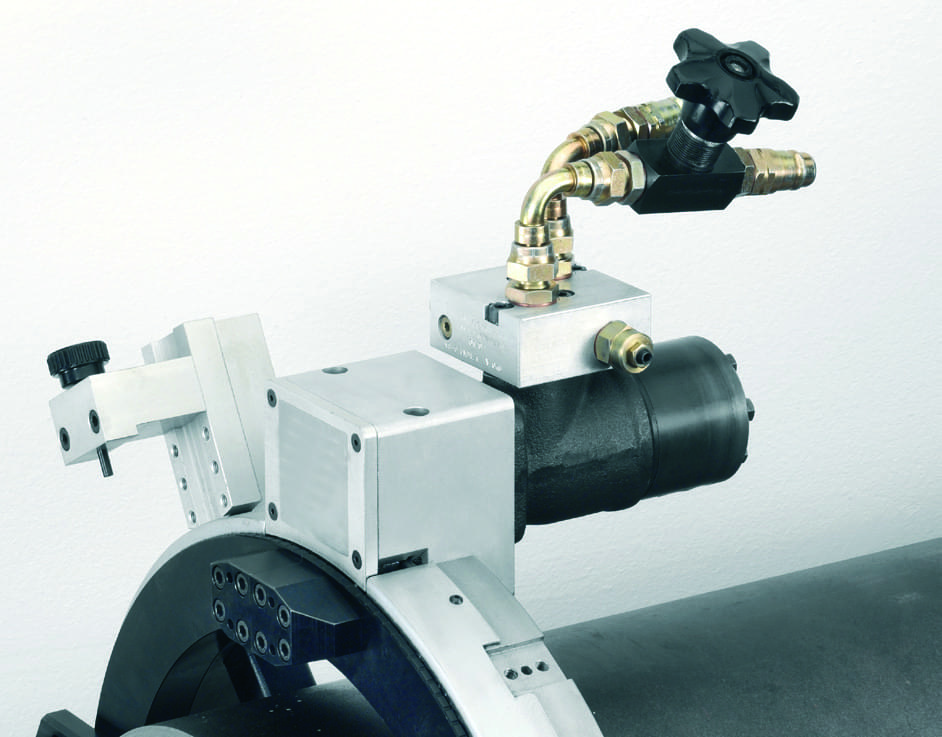

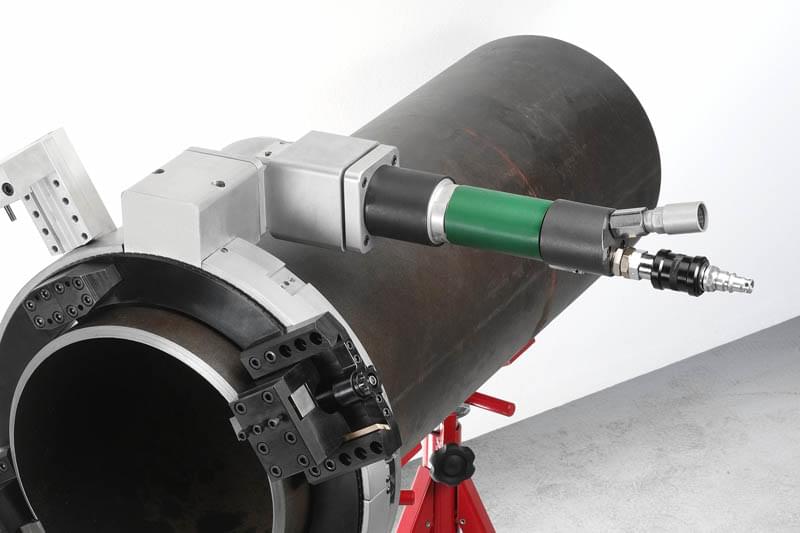

LITERING ist, abhängig von der Größe, mit elektrischem, pneumatischem oder hydraulischem Antrieb erhältlich.

Optionales Zubehör

  • Hydraulikaggregat

  • Messerschuhhalter zum Kopieren

  • Rohrtrennmessersatz

  • Rohrabschrägmessersatz

  • Rohrtrenn- und Abschrägmessersatz (kombiniert)
