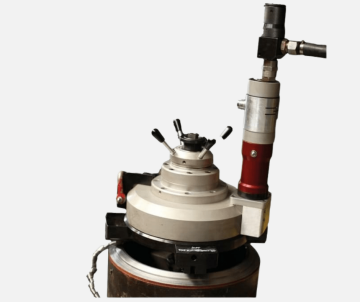

PLOHMAX | Extreme Leistung für dickwandige Rohre

Ausgelegt für Energietechnik und chemische Industrie
Arbeitsbereich 94,5–318,5 mm (bis 418 mm mit Erweiterungssatz)
Außen- und Innenfase sowie Planen in einem Arbeitsgang
Verfügbar mit pneumatischem, hydraulischem, elektrischem oder bürstenlosem Antrieb
Geeignet für Stahl, Edelstahl, Duplex, Inconel und weitere Werkstoffe
Möglichkeit für Tulpenfase, Komplexfase und Übergangsfase
Standardmesser ab Lager, Sonderformen auf Anfrage

Kontaktiere den Verkäufer

Technische Daten

Beschreibung

Zubehör

Technische Daten

Elektroversion

Innerer Rohrdurchmesser:	94,5–318,5 mm (bis 418 mm mit Erweiterung)
Durchmesser des Maschinenkopfes:	330 mm
Hub:	50 mm
Kopfumdrehungen:	14 U/min
Motorleistung:	2200 W
Spannung:	230 V/50 Hz
max. Geräuschpegel:	75 dB
Gewicht:	80 kg

Pneumatikversion

Innerer Rohrdurchmesser:	94,5–318,5 mm (bis 418 mm mit Erweiterung)
Durchmesser des Maschinenkopfes:	330 mm
Vorschub:	50 mm
Kopfumdrehungen:	17 U/min
Motorleistung:	2100 W
Luftverbrauch:	1400 l/min
Luftdruck	6 bar
Verbindung:	3/4"
max. Geräuschpegel:	75 dB
Gewicht:	80 kg

Hydraulikversion

Innerer Rohrdurchmesser:	94,5–318,5 mm (bis 418 mm mit Erweiterung)
Durchmesser des Maschinenkopfes:	330 mm
Vorschub:	50 mm
Kopfumdrehungen:	17 U/min
Motorleistung:	5000 W
Öldurchfluss:	30 l/min
Öldruck:	100 Bar
max. Geräuschpegel:	75 dB
max. Geräuschpegel:	80 kg

PLOHMAX

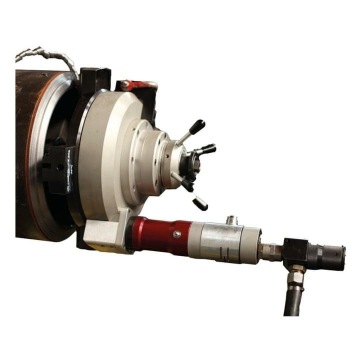

PLOHMAX ist eine leistungsstarke Rohranfasmaschine für Rohrdurchmesser von 4" bis 16", auch mit extremen Wandstärken sowie für speziellen harten Materialien. Der Spannbereich beträgt 95 bis 418 mm Innendurchmesser, mit einer möglichen Erweiterung auf bis zu 426 mm Innendurchmesser. Diese Maschine wird von innen mit drei robusten Spannsegmenten verriegelt. Die PLOHMAX-Rohranfasmaschine ist in der Lage, eine Innen-, Außen- und Planfräsen gleichzeitig und schnell durchzuführen.

Das Anfasen erfolgt normalerweise in einem Durchgang (je nach Fasengröße und Materialhärte können manchmal mehrere Durchgänge erforderlich sein). Fasen aller Art mit jeder Form und Größe kann hergestellt werden, einschließlich Innenfase, Außenfase, J-Fase, Verbundfasen, Senken oder Innenbohren.

Anfaswerkzeug für typische Anwendungen sind auf Lager verfügbar, andere können nach Kundenwunsch maßgefertigt werden. Die PLOHMAX-Rohranfasmaschine wird häufig im Energiesektor, in der Nuklear- und chemischen Industrie sowie für Sonderkonstruktionen im Hoch-, Tief- und Verkehrsbau eingesetzt. Diese Rohranfasmaschine kann mit elektrischem, pneumatischem und hydraulischem Antrieb geliefert werden.
